Home Automation I Building Automation ehouse peuvent être testés avec l'unité de démonstration de construction automatki ehouse .
Module de démonstration nécessite 12 V raccordement électrique de préférence avec une alimentation d'ordinateur de PC , qui relient l'ensemble du système , en utilisant des connecteurs standard pour PC alimentation (4 broches) . Pour les pilotes d'essai { Ehouse Building Automation – Pilotes Ehouse} ({Gestionnaire de chaleur commande de chauffage centrale} , RoomManager { contrôle de l'éclairage sur les lieux} , ExternalManager { Les portes de contrôle }) Il est nécessaire de connecter le pilote d'essai et un convertisseur RS232 – 485 { Ehouse Building Automation – connexion à un PC } .

Pour configurer le pilote { Automatisation Accueil} et comprendre les paramètres en . DEMO est également nécessaire d'installer le logiciel de ehouse { Domotique ehouse – LOGICIEL Par} Building Automation menu Documentation ehouse – > Fichiers .
L'installation doit être réalisée sur les privilèges d'administrateur sur le meilleur de Windows XP .
Premier départ de chaque demande doit être effectuée aussi sur les pouvoirs de l'administrateur , pour permettre le réglage automatique du pare-feu Windows et droits d'accès aux fichiers ” ACL ” . Sinon, votre demande pourrait ne pas fonctionner correctement et de trouver les erreurs seront très difficiles , en particulier à l'opération initiale du système et ses logiciels ehouse { Ehouse Building Automation – Galerie de contrôle par logiciel Système de gestion} { Ehouse Home Automation – GÉRANCE } .

Après avoir installé l'application sur votre ordinateur ehouse , Décompressez le fichier ” échantillons . zip ” , situé dans le répertoire racine ehouse , changer le chemin par défaut pour extraire à la racine de l'application de ehouse . Cela doit être fait à tous les fichiers inclus directement dans le répertoire ” %Ehouse_DIR% / Samples / ” . Alternativement, vous pouvez décompresser dans un autre emplacement et copier le répertoire dézippé répertoire des échantillons directement à la racine de ehouse . De même que pour le cas précédent , Toutes les demandes doivent courir à partir du répertoire ” %Ehouse_DIR% / Samples / bin / ” avec les droits administrateur pour assurer leur bon fonctionnement .

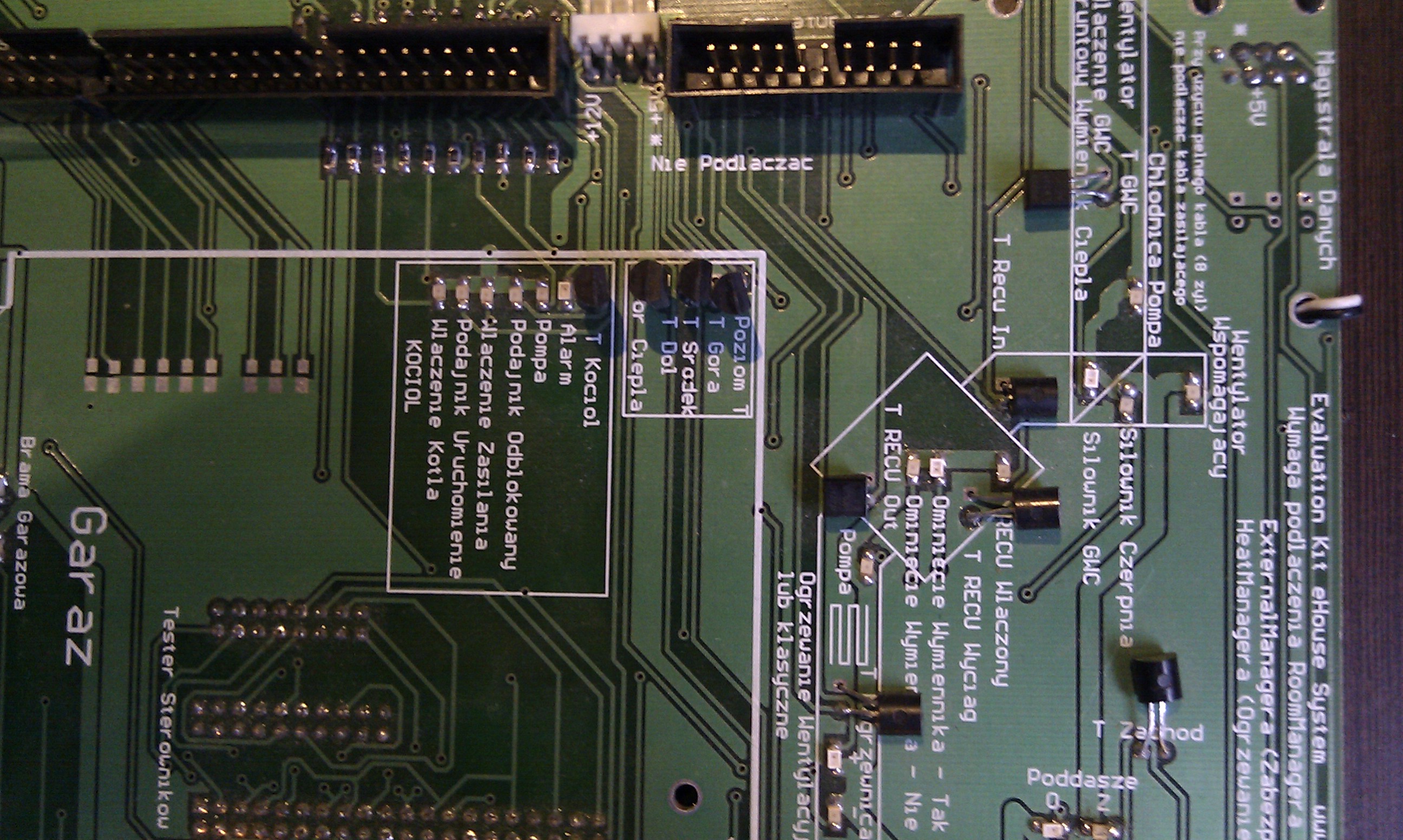

Démonstration du module photo: Intelligente ehouse de démonstration Accueil - DEMO - Evaluation de Module de test Démo ehouse Home Automation – Image complète

Connecteurs sur le côté gauche du module Gestionnaire de chaleur sont conçus pour
Connecteurs sur le côté droit du module sont conçus pour RoomManager
Connecteur sur le bas du module pour la connexion ou à la sortie ExternalManagera CommManager { commande des stores }

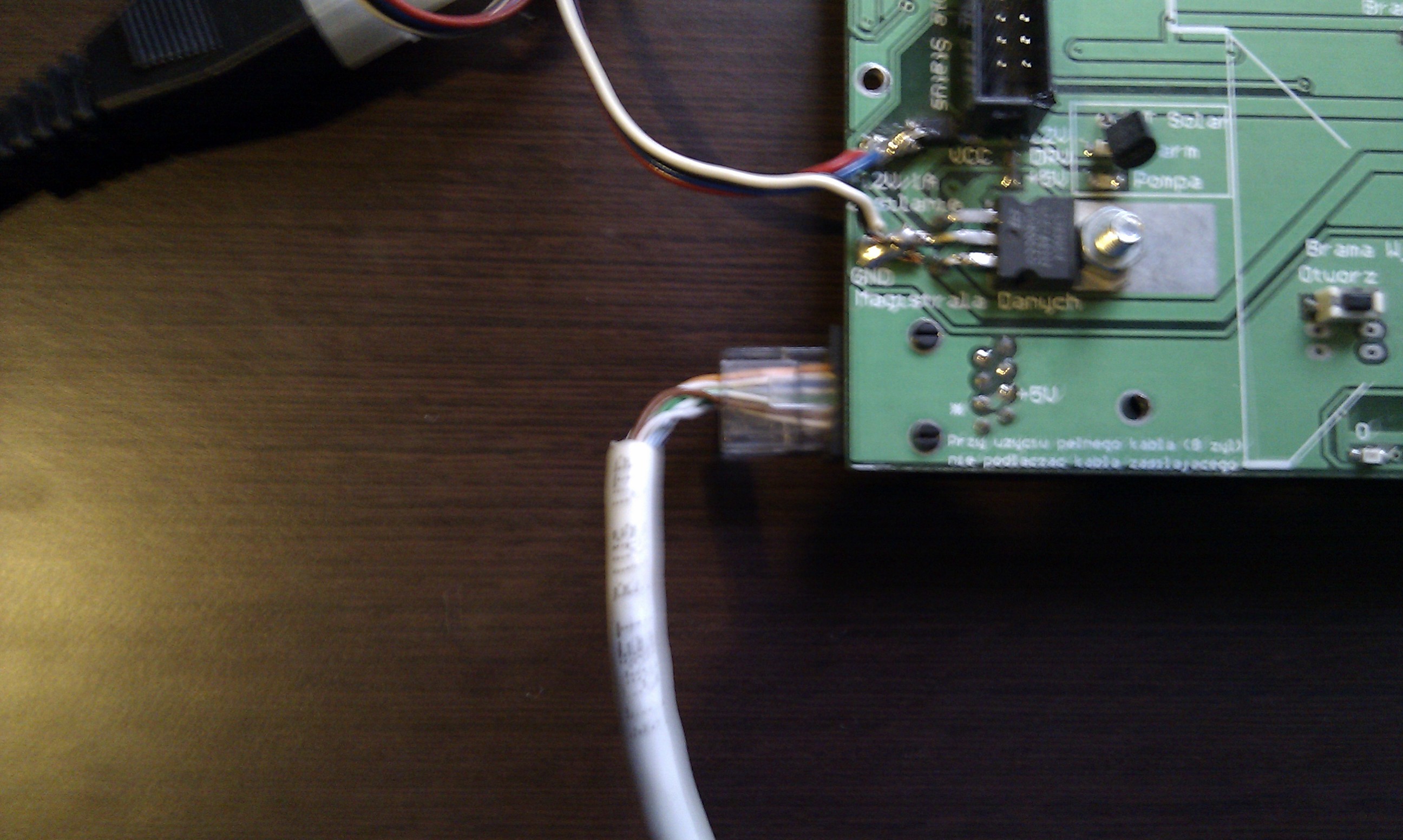

Toutes les données Connecteur de bus RS – 485 sont court-circuitées, et vous pouvez utiliser n'importe quel RJ – 45
Tous le connecteur d'alimentation pour les conducteurs de bus (4 broches) sont analogues à chaque serrés les autres et il n'est pas question que emplacement que vous utilisez

Après la mise sous tension, vérifier le module de démonstration pour communiquer avec un PC sur le port série COMx branché dans le système en tapant dans les fichiers de configuration ” com . cfg ” et ” ÉCHANTILLONS / com . cfg ” aucun port .
En cas de problème, vérifiez la communication avec l'application HyperTerminal en vérifiant le port série en réglant les paramètres de transmission
vitesse = 115200
1bit arrêter
aucun contrôle de flux
Parité (e) même

Pilotes ( Ehouse Building Automation – Pilotes ) Après le pouvoir sur l'envoi de signal de réinitialisation , ce qui est visible dans la fenêtre de l'application terminialowej ( Domotique ehouse – LOGICIEL ) .
Reset est répété toutes les quelques minutes en l'absence de ehouse logiciel de communication ( Domotique ehouse – LOGICIEL ) .
